Ограничения участка
Нужны ограничения участка, подъезды, внешние технические зоны и предполагаемые направления развития.

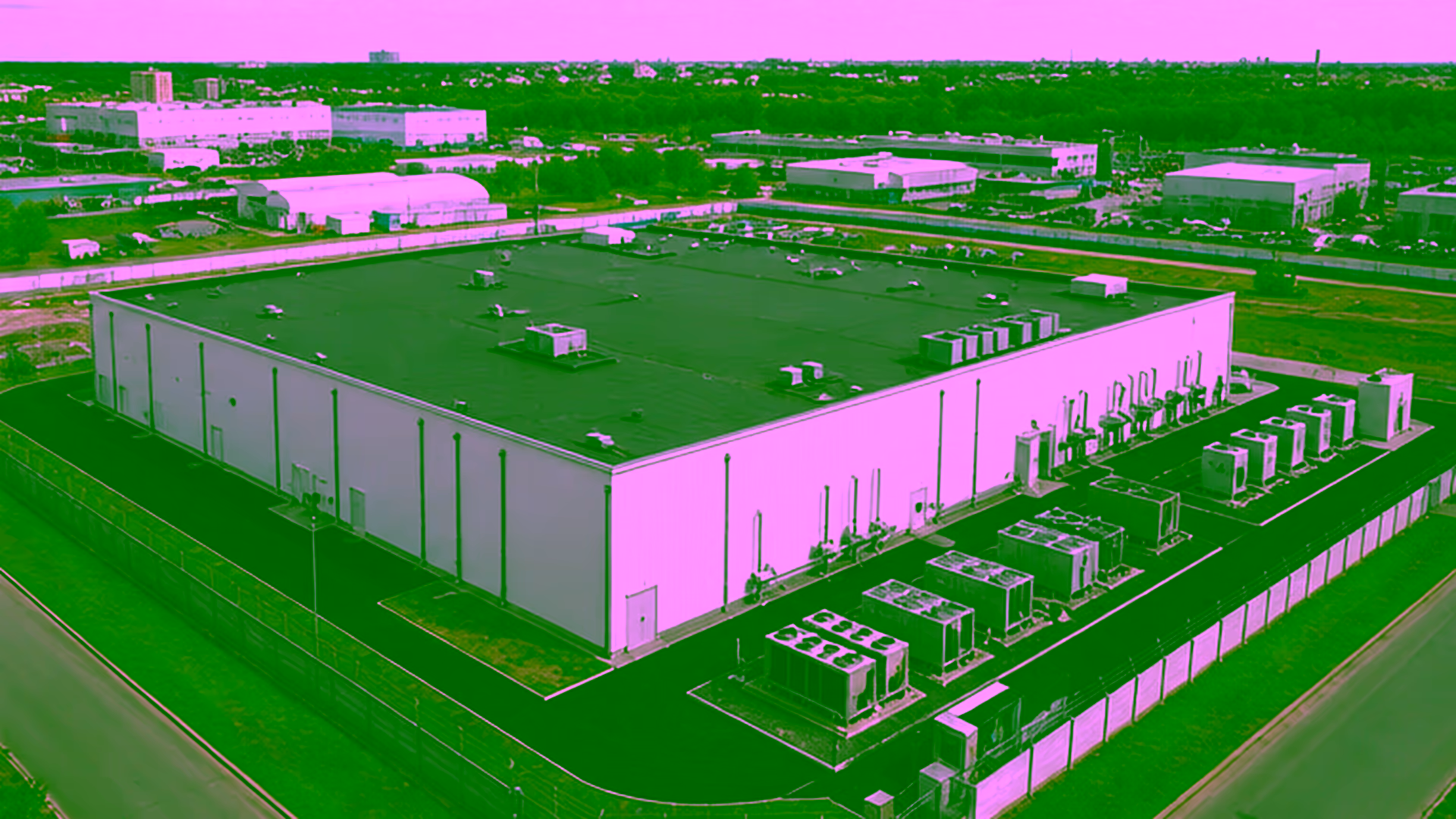

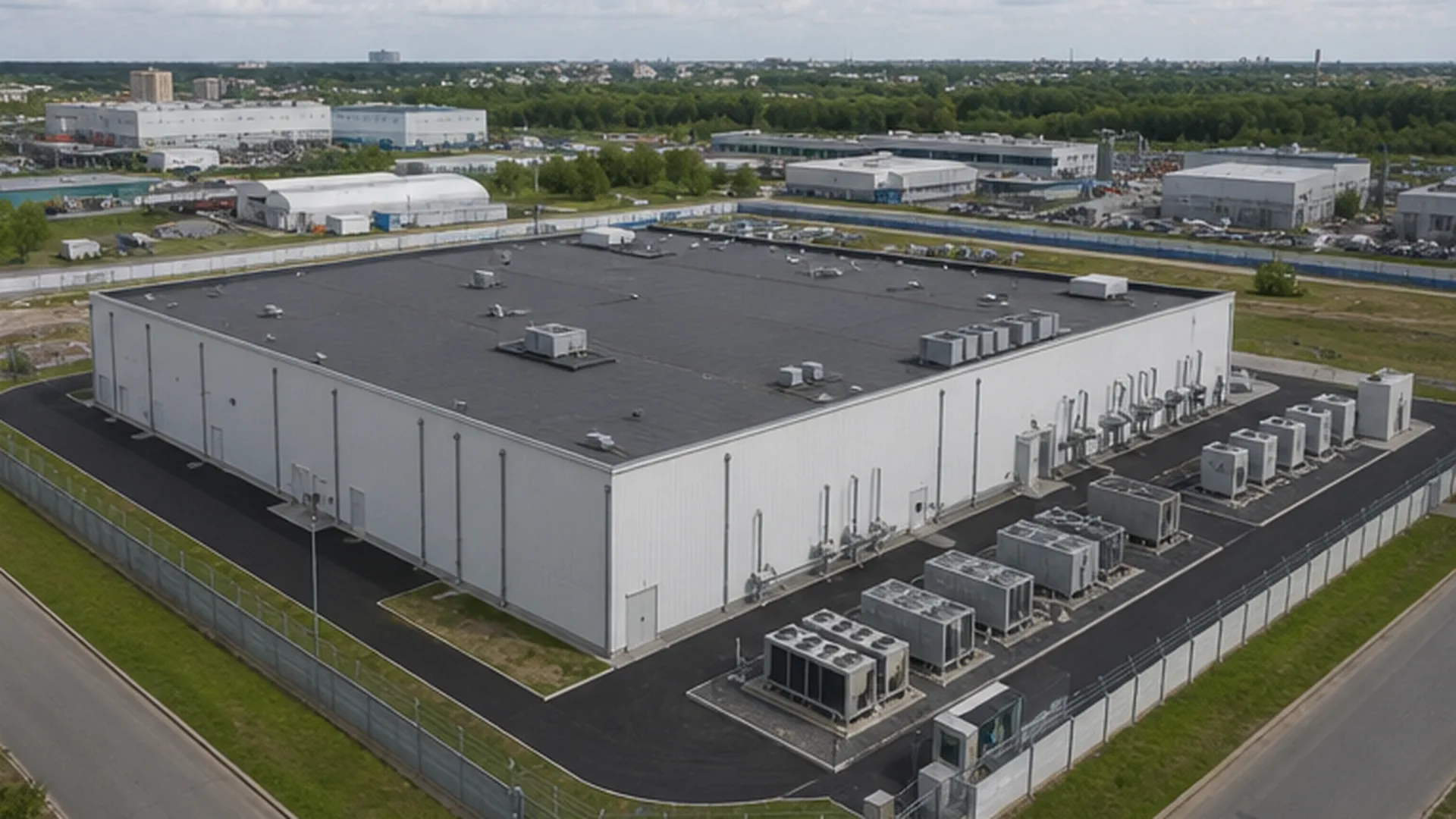

Строительная часть здания ЦОД
За нами участок, конструктив, ограждающие конструкции, технические помещения и внешние площадки оборудования. IT-инфраструктуру, специализированную инженерию и пусконаладку ведут профильные проектировщики и подрядчики, и по каждому требованию мы заранее фиксируем, кто его выдаёт и кто отвечает за его актуальность.
Строительная основаУчасток, несущую схему, ограждающие конструкции и технические помещения мы рассматриваем как одну задачу: изменение любого из них тянет за собой остальные.
Связь строительных и инженерных решенийНагрузки, проёмы, закладные детали и доступ к оборудованию проверяем вместе с планировкой здания.
Проверяемая границаСостав строительной части и роли профильных подрядчиков распределяем до начала работ, чтобы на площадке не осталось требований без ответственного.
Каркас здесь подчинён размещению оборудования
Для здания ЦОД мало подобрать пролёт и ограждение. На конструктив влияют технические зоны, наружные установки, маршруты замены оборудования, требования к доступу и возможность развития площадки.
Функциональные зоны внутри
Описываем функциональное деление, требования к высотам, нагрузкам, проёмам и обслуживанию.
Кто проектирует системы
Определяем, кто отвечает за требования по электроснабжению, охлаждению, связи, автоматике и безопасности.
Строительная часть должна принять требования систем
Специализированные проектировщики задают требования к IT- и инженерным системам. ЮНИОН создаёт конструктивную основу для их размещения, обслуживания и предусмотренного развития.
Зонирование до геометрии
Функции помещений и маршруты обслуживания мы согласовываем раньше, чем сетку колонн, высоты и проёмы. Обратный порядок приводит к тому, что оборудование не проходит в двери, которые уже изготовлены.
Нагрузки с подтверждённым источником
Каждая специальная нагрузка должна иметь источник и понятную ответственность за её актуальность.
Доступ для обслуживания
Проверяем пути доставки, замены и ремонта оборудования без случайных пересечений.
Возможность масштабирования
При проектировании мы можем предусмотреть развитие объекта очередями. В моменте это ведёт к увеличению массы каркаса и более массивным фундаментам в месте примыкания очередей, но существенно экономит деньги на дальнейшем строительстве.
Что входит в строительную схему ЦОД
Шесть слоёв показывают, где заканчивается здание и начинаются специализированные системы.
Участок
Посадка, подъезды, внешние площадки и монтажные маршруты.
ГПОснования
Фундаменты корпуса и зоны специальных нагрузок по данным оборудования.
КЖНесущая схема
Каркас, перекрытия, высоты и проёмы под функциональное зонирование.
КРОбшивка здания
Фасады, кровля, входы и узлы прохода инженерных систем.
АРТехнические зоны
Помещения и коридоры, необходимые для размещения и обслуживания оборудования.
ЗОНЫТочки передачи
Нагрузки, отверстия, закладные и площадки по данным специализированных проектировщиков.
ИНТКак собирается строительная часть здания ЦОД
Модель помогает проверить взаимное положение корпуса, технических зон и внешних установок до выпуска решений.
Загрузка 3D…
Где проходит граница ЮНИОН
До начала проектирования собираем исходные данные и определяем, кто отвечает за каждое техническое требование.
Строительное проектирование
Увязываем участок, архитектуру, конструктив и входные требования специализированных систем.
Состав выдачи определяется договором и готовностью исходных данных.Комплект и коробка
Возможность поставки комплекта или работ на площадке рассматривается после проверки проекта и географии.
Расширенные строительные работы предлагаются преимущественно в ЦФО.Специализированные системы
Серверное оборудование, электроснабжение, охлаждение, автоматику и пусконаладку проектируют и выполняют специалисты по этим системам.
Подтверждённые нагрузки, проёмы и точки подключения учитываем в строительной модели.От требований площадки к рабочему корпусу
Процесс строится вокруг обмена данными: каждая нагрузка и зона должна вовремя попасть в строительную модель.
Определяем ответственных
Определяем заказчика требований, проектировщиков систем и границу строительной части.
Проверяем участок
Разбираем ограничения, внешние установки, доступ и возможное развитие.
Согласовываем зоны
Увязываем функции помещений, маршруты и требования к конструкциям.
Расчёт по исходным нагрузкам
По подтверждённым нагрузкам рассчитываем проёмы, закладные и точки подключения.
Готовим следующую стадию
Передаём принятые решения, открытые вопросы и план дальнейшей реализации.
Что прислать для предметного разговора
Параметры участка и известные градостроительные ограничения
Функциональная схема и перечень технических зон
Требования к нагрузкам, высотам, проёмам и внешним площадкам
Перечень проектировщиков и поставщиков специализированных систем
Желаемый состав строительного проекта и дальнейшей реализации
Что мы пришлём в ответ
Карта строительных зон и ключевых интерфейсов
Перечень исходных данных с назначенными ответственными
Вопросы по участку, нагрузкам и доступу к оборудованию
Граница проектирования и реализации ЮНИОН
Порядок подтверждения класса или сертификации
Следующие решения по зданию ЦОД
Перейдите к стадии, которая сейчас определяет готовность проекта: строительные решения, разрешительная часть или координация площадки.
Состав строительного проекта
Уточните входные данные, состав выдачи и координацию дисциплин.
Разрешительная подготовка
Проверьте готовность строительной части к установленной процедуре.
Роль генерального подрядчика
Если на площадке много специализированных участников, разберите договорную координацию.
Изменение существующего объекта
Для размещения ЦОД в готовом здании сначала оцените конструктив и ограничения.
Производственный корпус
Сравните общую логику промышленного здания для производственной задачи.
Все форматы участия
Выберите проект, комплект, строительство или работу с существующим объектом.
Что важно уточнить по зданию ЦОД
Проектируете ли вы весь ЦОД вместе с IT-инфраструктурой?
Нет. За нами здание: участок, фундаменты, каркас, ограждающие конструкции и технические помещения. Серверное оборудование, электроснабжение, охлаждение и автоматику проектируют и монтируют специалисты по этим системам. Их подтверждённые нагрузки, проёмы, закладные и точки подключения мы учитываем в конструктиве здания.
Можете подтвердить класс или сертификацию будущего ЦОД?
Класс и сертификацию подтверждают специалисты по соответствующей процедуре. ЮНИОН проектирует строительную часть по техническому заданию и учитывает подтверждённые требования в конструктиве здания.
Можно начать с участка без готовой функциональной схемы?
Можно провести первичный разбор, но для проектирования понадобятся зоны, нагрузки, требования к доступу и данные специализированных систем.
Что вы запрашиваете у поставщиков оборудования?
Габариты, массы, нагрузки, маршруты замены оборудования и требования к проёмам, основаниям и внешним площадкам.
Возможна ли реконструкция существующего здания под ЦОД?
Возможность определяется после обследования конструкций, проверки нагрузок, высот, планировки и инженерных ограничений.
Работаете ли вы по России?
Проектирование и поставка утверждённого комплекта доступны по России. Расширенные строительные работы рассматриваются преимущественно в ЦФО.
