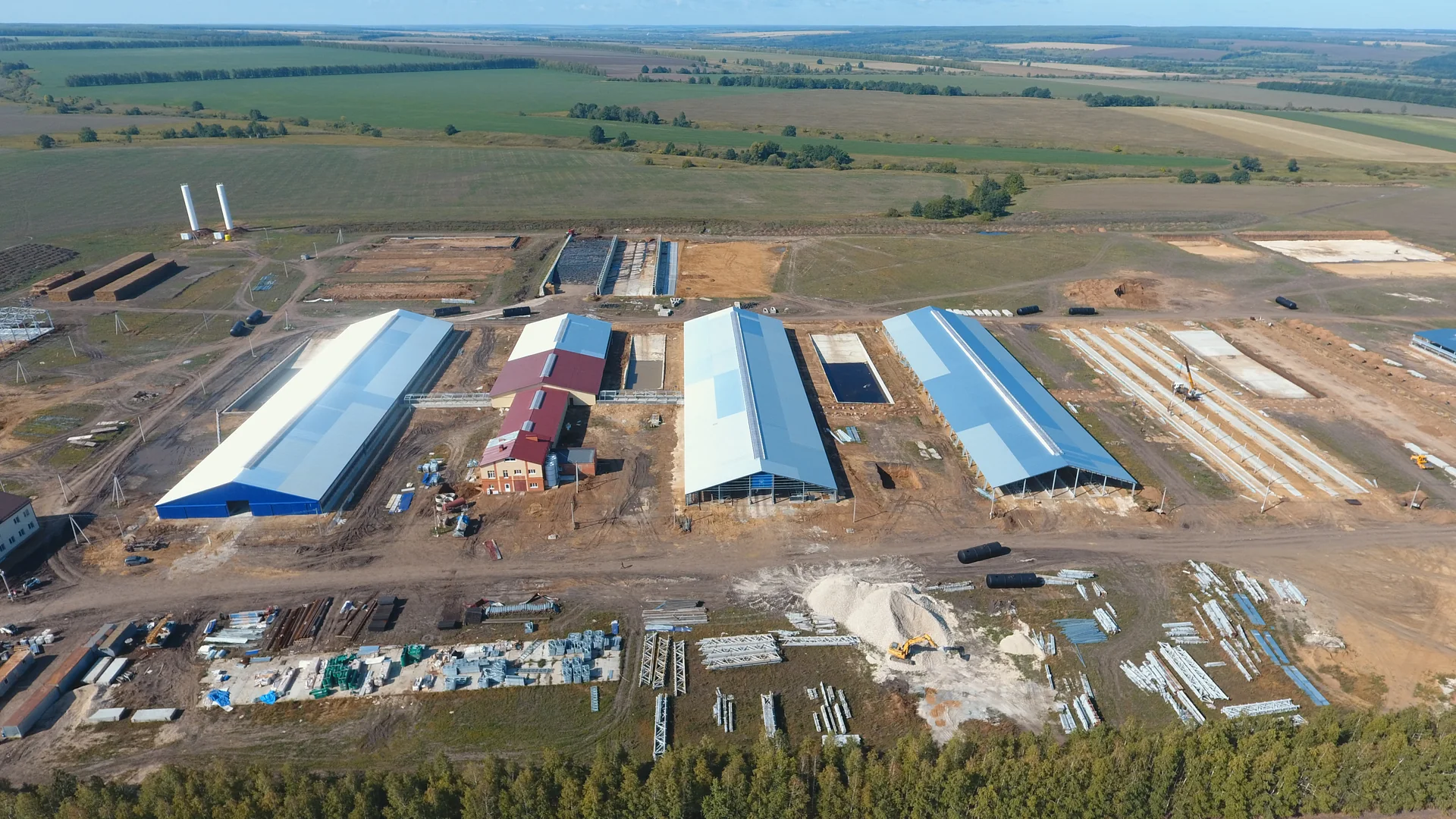

Реальный комплекс коровников с доильно-молочным блоком и сервисными галереями

Коровники и фермы КРС как единый технологический комплекс

Корпуса для стада, доильно-молочный блок, галереи, дороги и инженерные сети нужно рассматривать вместе. Мы связываем технологию содержания с генпланом, каркасами и маршрутами техники.

Посмотреть схему
5 длинных корпусовПараллельные здания увязаны с общей логистикой площадки.
102 × 23,6 мОтдельный корпус телятника в проектной схеме.
ДМБ из двух частейШирокий зал и узкое крыло образуют один доильно-молочный блок длиной 65,7 м.

Ферму нельзя собрать из отдельных зданий

Ошибка в одном маршруте меняет генплан, проезды, ворота и точки подключения. Поэтому сначала разбираем работу всего хозяйства, а затем геометрию каждого корпуса.

01

Как движутся животные

Группы, перегоны, доение и ветеринарные зоны задают коридоры и переходы.

02

Как работает техника

Раздача кормов, уборка, вывоз и обслуживание требуют своих габаритов и радиусов поворота.

03

Где проходят сети

Вода, стоки, электрика, вентиляция и автоматика увязываются с корпусами и межкорпусными маршрутами.

Каждый корпус работает только в связке с остальными

Общая схема помогает увидеть конфликты маршрутов до того, как они попадут в фундаменты и дороги.

Кормовой фронт доступен

Техника заезжает и разворачивается без пересечения с пешими и ветеринарными маршрутами.

Доение не разрывает комплекс

Доильно-молочный блок соединяется с корпусами короткими и понятными переходами.

Чистые и грязные потоки разделены

Санитарные разрывы, навозоудаление и транспортные потоки проверяются на одном генплане.

Комплекс можно обслуживать

Проезды, площадки и доступ к оборудованию закладываются до размещения сетей.

Из чего собирается комплекс

Основные корпуса и ДМБ показаны по проектным габаритам; вспомогательный блок и взаимное расположение — по аэрофотосъёмке и спутниковой схеме.

Пять длинных корпусов

Корпуса № 1–3 — 125,58 × 35,42 м; корпуса № 4–5 — 126 × 32 м.

КРС

Корпуса № 7 и № 8

Телятник 102 × 23,6 м и отдельный короткий корпус 35,91 × 30,28 м.

ТЕЛ

Доильно-молочный блок

Две состыкованные части: широкая 28,51 × 29,52 м и центрированное узкое крыло 37,19 × 13,2 м.

ДМБ

Сервисные галереи

Закрытые связи между корпусами и центральным блоком с проектными пролётами.

ГАЛ

Дороги и площадки

Подъезды к кормовому фронту, воротам, складам и точкам обслуживания.

ГП

Инженерные интерфейсы

Точки воды, стоков, электроснабжения, вентиляции и автоматики по заданию технолога.

ИС

Как собирается весь комплекс

Интерактивная инженерная схема сочетает проектные габариты основных корпусов с расположением по аэрофотосъёмке. Вспомогательные здания показаны по видимым контурам кровель. Схема объясняет состав и связи, но не заменяет точную Tekla BIM-модель.

Фактическое расположение корпусов и красного сервисного узла на аэрофотосъёмке

Загрузка инженерной схемы…

Границы зданий и технологии

До расчёта разделяем технологическое оборудование, строительную часть и работы на площадке.

Проект и комплект зданий

Разрабатываем схему корпусов, каркасы и ограждающие конструкции по подтверждённым исходным данным.

Точный состав фиксируем в договоре.

Работы на площадке

Фундаменты, полы, монтаж каркаса и благоустройство оцениваются после проверки региона, геологии и готовности участка.

Состав работ зависит от площадки.

Технология содержания

Поголовье, система кормления, доения, навозоудаления и параметры оборудования задаёт профильный технолог.

Его данные переводим в требования к зданиям.

От технологии хозяйства к рабочей схеме

Пять шагов помогают перейти от разрозненных требований к проверяемой компоновке.

Этап 01

Описываем технологию

Уточняем группы животных, кормление, доение, уборку и режим работы.

Этап 02

Разводим маршруты

Проверяем движение стада, техники, кормов, молока и отходов.

Этап 03

Собираем генплан

Размещаем корпуса, дороги, галереи и площадки обслуживания.

Этап 04

Считаем здания

Увязываем каркасы, нагрузки, ограждения и места прохода сетей.

Этап 05

Фиксируем границы

Перечисляем проект, поставку, монтаж и зоны ответственности каждого участника.

Что важно прислать

Поголовье, группы и систему содержания
Схемы кормления, доения и навозоудаления
План участка, геологию и точки подключения
Габариты оборудования и требования поставщиков
Желаемый состав проекта и работ

Что мы пришлём в ответ

Перечень недостающих исходных данных
Рабочую логику компоновки корпусов
Карту маршрутов и технических ограничений
Перечень требований к каркасам и инженерным интерфейсам
Вариант границ проекта, комплекта и работ ЮНИОН

Что уточняют до проекта фермы

С чего начинается планировка?

С поголовья, групп животных, системы содержания, кормления, доения и навозоудаления. После этого проверяем маршруты и размещаем корпуса.

Доильно-молочный блок всегда один прямоугольник?

Нет. В показанном реальном проекте ДМБ состоит из двух состыкованных частей: широкого зала и центрированного узкого крыла. Геометрию каждого объекта задаёт его технология.

Входит ли технологическое оборудование?

Оборудование и его пусконаладку выполняет профильный поставщик. Мы учитываем его подтверждённые нагрузки, габариты, проходы и точки подключения в строительной части.

Можно ли строить комплекс поэтапно?

Да, если очереди заранее учтены в генплане, сетях, дорогах и местах подключения будущих корпусов.

Можно ли использовать 3D-схему для строительства?

Нет. Схема на странице нужна, чтобы показать состав, пропорции и связи комплекса. Для строительства нужна рабочая проектная документация.

Можно ли привязать типовой корпус к участку?

Исходную схему можно взять за основу, но снеговые и ветровые нагрузки, геологию, технологию и генплан всё равно нужно пересчитать для конкретной площадки.
